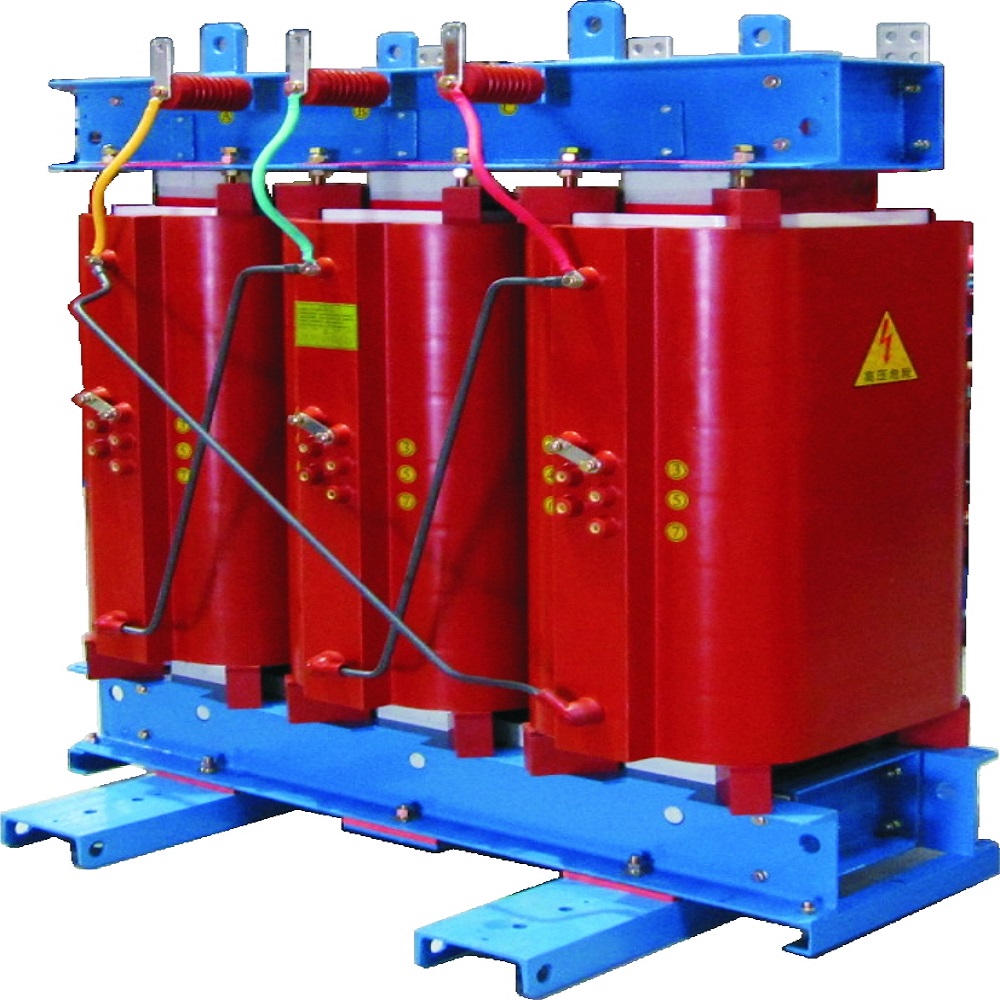

    Class A Insulation Series Dry Transformer cast resin transformer 10kv 35kv

    Ask Lasest Price
    Brand Name : HENGFENGYOU
    Model Number : SCB10
    Certification : ISO IEC CB COC KEMA SNI SABS CCC
    Price : 200-200000/piece
    Payment Terms : LC T/T
    Supply Ability : 5000 pieces/year
    Delivery Time : 15 DAYS
    • Product Details
    • Company Profile

    Class A Insulation Series Dry Transformer cast resin transformer 10kv 35kv


    H Class Insulation Series Dry Transformer​


    10KV 10~2500KVA Cast resin Dry Type distribution transformer


    Cast resin transformers are a popular choice for use in commercial, industrial and residential sites. These power tranformers require practically no maintenance and have a much lower environmental impact than traditional oil-immersed transformers. Auto-extinguishing and other safety features make it the obvious choice for indoor applications and other areas with high fire risk.



    Chracteristics


    1. Thin resin structure that never cracks
    2. Epoxy resin vacuum pressure casting process
    3. Iron core model simulation analysis

    4.The cast windings are divided in many tapes having only one turn for each layer – achieving a higher impulse voltage resistance capability and a lower risk of partial discharge. The winding is usually made with aluminium tape therefore mechanical stresses due to the transformer’s temperature variation are reduced. Low voltage windings are manufactured by a single foil of aluminium or copper, producing a strong resistance against short-circuit stress because the dielectric stresses are very low.


    nsulation level

    Rated voltagePower frequency testBIL
    0.4kV5kV
    6kV25kV60kV
    10kV35kV75kV
    20kV50kV125kV
    35kV70kV170kV



    TECHNICAL INDEX

    RATED CAPACITYVOLTAGE COMBINATIONCONNECTION GROUPLOSS (KW)NO-LOAD CURRENTSHORT-CIRCUIT IMPEDANCEWEIGHT(KG)
    (KVA)HV(KV)HIGH-VOLTAGE TAPPING RANGELV (KV)SYMBOLNO-LOADON-LOAD(%)(%)OIL WEIGHTGROSS WEIGHT
    306
    6.3
    10
    10.5
    11
    5%0.4Dyn11
    Yzn11
    Yyn0
    0.130.63/0.602.3475295
    500.170.91/0.87288395
    630.21.09/1.041.995420
    800.251.31/1.251.9103480
    1000.291.58/1.501.8115540
    1250.341.89/1.801.7130645
    1600.42.31/2.201.6145740
    2000.482.73/2.601.5175885
    2500.563.20/3.051.41951010
    3150.673.83/3.651.42301205
    4000.84.52/4.301.32551375
    5000.965.41/5.151.22851620
    630Dyn11
    Yyn0
    1.26.21.14.53501960
    8001.47.514052310
    10001.710.314902690
    12501.95120.95503315
    16002.414.50.86253985

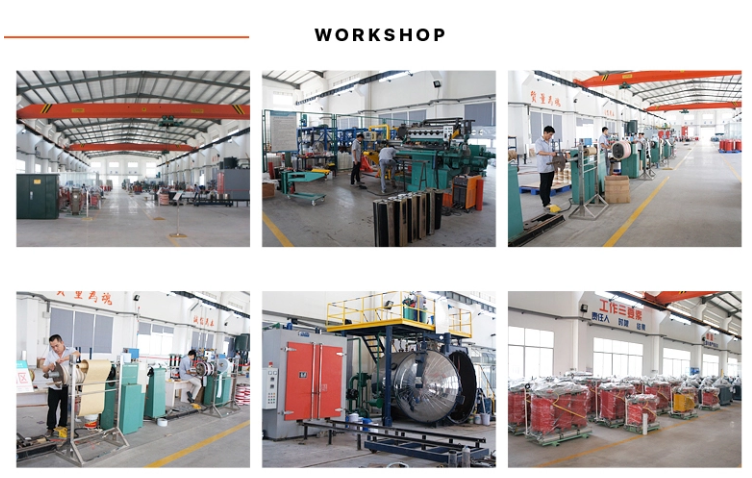

    Our workshop:

    OUR SERVICE:

    1.quick response in before sales period help you got order.
    2.excellent service in production time let you know each step we made.
    3.reliable quality solve you after sale headache.
    4.long period quality warranty ensure you can buy without hesitate.
